Я.Обзор продукта

Недавно выпущенный компанией BitVisus видеопроцессор 4K60 UHD способен отображать несколько динамических изображений на нескольких экранах и одновременно реализовывать коммутацию максимум 4-канального входного сигнала, расширение и объединение 9-канального выходного порта, а также различные методы управления для гибкого применения.



II.Характеристики продукта

Ø BIT-VP-IC409Pro — это недавно выпущенный процессор сращивания сверхвысокой четкости от Bit Video, который может отображать несколько динамических изображений на нескольких экранах и одновременно реализовывать 4-канальную коммутацию входного сигнала, 9-канальное расширение выходного порта и функцию сращивания.

Ø Материнская плата использует архитектуру многопоточной параллельной обработки данных FPGA+, антистатическую конструкцию, отсутствие операционной системы, отсутствие необходимости в обслуживании, внутренний самосборный вычислительный механизм, превосходную производительность обработки изображений, что позволяет избежать сбоев системы, аппаратных конфликтов, вирусов и других проблем.

Ø Поддержка многооконного управления, позволяющая легко реализовать различные функции, такие как режим мозаики «картинка вне картинки» (POP), режим наложения «картинка в картинке» (PIP), произвольное наложение изображений, перемещение, кросс-экран, масштабирование и т. д.

Ø Поддерживает функцию обрезки сигнала, которая может удалять черные края и обрезать входной сигнал, делая методы управления изображением более разнообразными. Он может идеально решить проблему черного края, вызванную входным сигналом, или частично усилить сигнал.

Ø Поддерживает 16 режимов сращивания, таких как горизонтальный экран 1x1...1x9; вертикальный экран 9x1...1x1; тип поля: 2x2, 2x3, 3x3, 2x4, 4x2... и т. д.

Ø Поддерживает 4 канала ввода 4K*2K@60, каждый входной порт записывает разные разрешения, а также поддерживает управление EDID, чтение, изменение и настройку EDID (Extended Display Identification Data, расширенные данные идентификации дисплея), что улучшает совместимость устройства отображения, позволяя выходному сигналу устройства адаптироваться к различным приложениям.

Ø Поддержка вращения ввода и вывода: ввод может быть повернут на 90°, 180°, 270°, а первая строка вывода может быть повернута на 180°

Ø Поддерживает бесшовное переключение сигналов в реальном времени, достигая истинного переключения входных сигналов за «0» секунд. Нет проблем с черным полем или задержек в процессе переключения сигналов. Позиции можно вводить вручную для достижения точного позиционирования.

Ø Поддерживает функции настройки цвета, насыщенности и других параметров эффектов изображения для решения проблемы восстановления цвета входных сигналов.

Ø Поддерживает ИК-пульт дистанционного управления, RS232, методы управления TCP/IP, с клавишами быстрого доступа для легкой настройки и быстрой работы. Ø С функцией заморозки экрана и функцией зеркального отображения экрана, гамма-режимом и панельным гамма-режимом.

Ø Можно выбрать разделение звука, аудиовыход поддерживает HDMI OUT 1 или ALL ON или ALL OFF

Ø Поддерживает такие функции, как горячая замена, отключение питания памяти, обратное считывание данных с хост-компьютера, сохранение плана (1) и т. д.

Ø Низкое энергопотребление и экологически чистая конструкция, внутреннее теплоотведение, нет необходимости во внешних мерах по отводу тепла, гибкий способ установки (опционально настольное/настенное крепление)

Ø Поддерживает полноканальный 24-битный сигнал, высокую глубину дискретизации цвета RGB444 и высокое качество выходного видеоизображения.

Ø Поддержка компьютеров, Android-приставок, игровых консолей и других устройств в качестве источников входного сигнала.



















Типичное применение

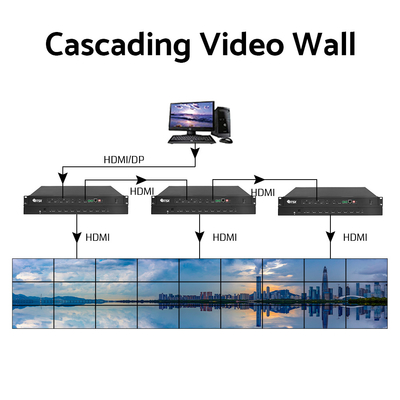

В основном используется в системах видеонаблюдения сверхвысокой четкости, сверхбольших видеостенах, больших рекламных экранах в магазинах, больших выставочных экранах и других промышленных приложениях.

Полноэкранный дисплей Любое сращивание

Любое сращивание Копировать слева и справа

Любое суперпозиционное окно поворачивается на 180°

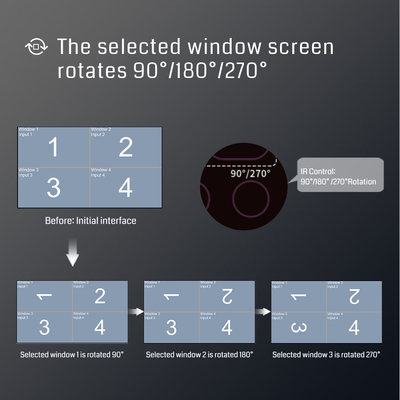

Окно поворачивается на 270°, поворот окна на 90°

III.Спецификация продукта

Диаграмма	БИТ-ВП-U1-IC409Pро
ятип входного интерфейса	HDMI 2.0x4,DP 1.2x2
HDCP	2.2
Максимальная частота видеопикселей входного интерфейса	600МГц
Максимальное разрешение	4096x2160@60Гц
Глубина входного цвета	24 бита
Сформат цвета	RGB444, YUV444, YUV422, YUV420
Тип выходного интерфейса	HDMI 1.3x9 (≤15 м), HDMI 2.0x1 (LOOP, недоступно по умолчанию, опционально)
Максимальная частота видеопикселей выходного интерфейса	165МГц
Выходное разрешение	1920x1080@60Гц/1920x1200@60Гц
Продолжениерометод л	инфракрасный пульт дистанционного управления, последовательный порт RS232, хост-компьютер ПК
Источник питания	Постоянный ток 12 В/5 А
Потребляемая мощность	30 Вт
Стораge/рабочая температура	-10～50ºС/0～80ºС
Материал корпуса	Все варианты из железа, все варианты из алюминия
Размер продукта	ДxШxВ: 437ммx177ммx45мм
Размер упаковки	ДxШxВ: 540ммx290ммx110мм
Вес нетто	2,2 кг (железо), 1,5 кг (алюминий)
Вес упаковки	3,7 кг (железо), 3,1 кг (алюминий)
Список аксессуаров:	Блок питания 12 В/5 А x1, ИК-приемник x1, пульт дистанционного управления x1, сертификат соответствия x1, гарантийный талон x1, сетевой кабель x1, кабель HDMI или DP x1, последовательный кабель USB-RS232 (опционально)
Гарантия после продажи	Послепродажное обслуживание 3-летняя гарантия

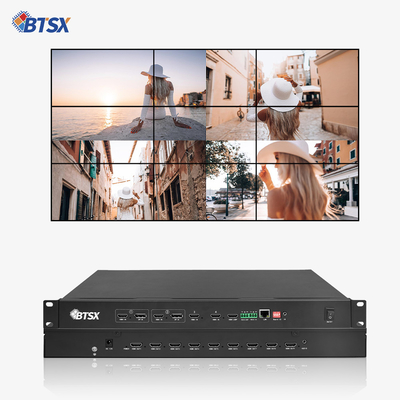

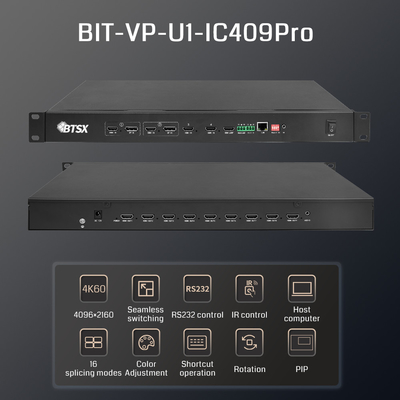

Фотографии продукта

IV. Оперативные замечания

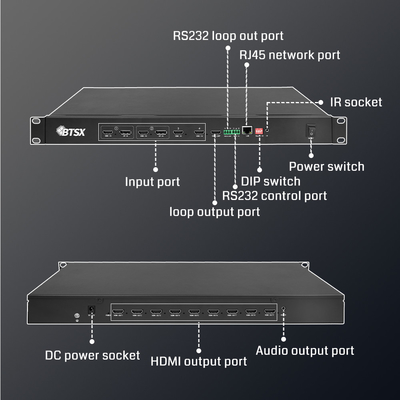

Описание панели устройства

Положительно:













Задняя часть:







Инструкции по электропроводке

Ø Источники входного сигнала подключаются к порту IN устройства, до 4 источников входного сигнала.

Ø Устройства HDMI OUT 1-9 подключаются к большому экрану последовательно, сначала слева направо, а затем сверху вниз.

Удаленное продолжениероl описание функции

PIC:дистанционное управлениерол панель

Удаленное продолжениерол	Бфункция кнопки
180°/1x1	Поворот выходного изображения на 180°/режим одного дисплея (все выходные изображения согласованы)
рож+	Установить режим сращивания: ряд (диапазон: 1-9)
Кол+	Установить режим сплайсинга: столбец (диапазон: 1-9)
1Победа	Вход одноканальный
2Победа	Вход двухканальный
3Победа	Вход - три канала
4Победа	Вход - четыре канала
↑	Переместить окно вверх
←	Переместить окно влево
↓	Окно движется вниз
→	Переместить окно вправо
УВЕЛИЧИТЬ+	увеличение окна
Ч1	Выберите окно CH1
СН2	Выберите окно CH2
СН3	Выберите окно CH3
СН4	Выберите окно CH4
90°/270°	повернуть выбранный экран окна на 90°/270°
	Переключение выходного разрешения (переключение 1080P/1200P)
	Переключить звук для выбранного окна

Инструкции по набору номера



Вращаться	Разъяснение
1	Пока не открыто
2	Наберите номер вверх в течение 6 секунд, а затем нажмите вниз, чтобы восстановить заводские настройки.
3	Нажатие клавиши вниз включает дисплей, нажатие клавиши вверх выключает дисплей.
4	Прямое соединение UDP по нисходящему каналу, открытое соединение DHCP по восходящему каналу



RS232 продолжениерол

Ø Последовательная команда: скорость передачи данных: 115200, бит данных: 8 бит, стоповый бит: 1 бит, проверка CRC 1 бит

Набор команд последовательного порта:rs232

Ø Подключение терминала Phoenix порта управления RS232 к контроллеру (хост-компьютеру, сенсорному экрану и т. д.) с помощью последовательного кабеля.

Ø После подключения устройства и контроллера через последовательный кабель дважды щелкните, чтобы открыть программное обеспечение хост-компьютера.

Ø Нажмите «Открыть последовательный порт», чтобы выбрать сторону последовательного порта контроллера.

Ø Выполняет операции управления главным компьютером.

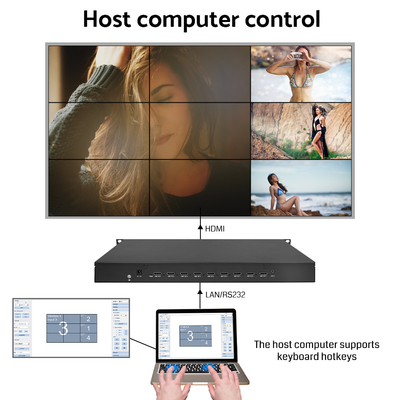

Сетевое подключение

Ø Подключите изделие к компьютеру с помощью кабеля RJ45.

Ø Установите IP-адрес контроллера на 192.168.1.*** (IP-адрес нижнего блока — 192.168.1.192)

Ø Откройте программное обеспечение хост-компьютера, нажмите кнопку обновления, чтобы обновить сетевую карту компьютера, и выберите сетевую карту, подключенную к устройству 9)

Ø Нажмите кнопку «Найти устройства», подключенные устройства появятся в таблице, выберите мышью устройство, которое вы хотите подключить.

Ø Нажмите кнопку «Подключить устройство», и верхний блок автоматически начнет синхронизацию данных нижнего блока.



Модификация IP и MAC (прямое подключение)

Ø Подключите изделие к компьютеру с помощью сетевого кабеля RJ45.

Ø Убедитесь, что четвертая позиция DIP-переключателя изделия находится в положении набора номера вниз.

Ø Установите IP-адрес контроллера как 192.168.1.**** (IP-адрес нижнего компьютера - 192.168.1.192)

Ø Откройте программное обеспечение верхнего компьютера, нажмите кнопку «Обновить», чтобы обновить сетевую карту компьютера, и выберите сетевую карту, подключенную к устройству;

Ø Нажмите кнопку «Найти устройство», подключенные устройства появятся в таблице, мышью выберите устройство, которое вы хотите подключить;

Ø Дважды щелкните IP-адрес или MAC-адрес, появится поле ввода, в котором вы можете изменить IP-адрес.

Ø Модификация IP поддерживает IP всех сегментов сети, обратите внимание, что первые три цифры модификации MAC должны быть четными.

Ø Изменение MAC/IP имеет функцию памяти, но IP будет перезаписан в режиме DHCP.

Сетевое подключение (DHCP)

Ø Подключите изделие к маршрутизатору с помощью кабеля RJ45;

Ø Подключите хост-компьютер к маршрутизатору через сетевой кабель RJ45 и убедитесь, что на хост-компьютере включен режим DHCP;

Ø Установите четвертую позицию DIP-переключателя в положение «вверх», чтобы открыть режим DHCP;

Ø Убедитесь, что в текущей локальной сети нет устройства с таким же MAC-адресом (обратите внимание, что два устройства подключаются к сети одновременно);

Ø Нажмите кнопку «Найти устройство», подключенные устройства появятся в таблице, выберите мышью устройство, которое вы хотите подключить.

Ксочетания клавиш на клавиатуре

Клавиша клавиатуры	Фсоборование
⬆	Переместить текущий элемент на 10 пикселей вверх
⬇	Переместить текущий элемент вниз на 10 пикселей
⬅	Переместить текущий элемент влево на 10 пикселей
➡	Переместить текущий элемент вправо на 10 пикселей
Страница ВВЕРХ	Текущий элемент увеличен на 1%
Страница	Текущий элемент уменьшается на 1%
Дом	Текущий элемент помещается на предыдущий уровень
Конец	Текущий элемент помещается на следующий уровень
ВКЛАДКА	переключает текущий элемент 1➡2➡3➡4➡1
Р	повернуть на 90° против часовой стрелки
1	Переключиться на источник входного сигнала 1
2	Переключиться на источник входного сигнала 2
3	Переключиться на источник входного сигнала 3
4	Переключиться на источник входного сигнала 4
Shift+Фключ соборования	точная настройка (регулировка на 1 пиксель 0,1%)
Ctrl +Фсоборованиеключ	Грубая настройка (100 пикселей, настройка 10%)
Ctrl+колесо	Регулировка рабочей зоны (увеличение и уменьшение масштаба)
Shift+1~0	Окно предварительного просмотра Быстрое приложение 1~10

Имя пользовательского источника входного сигнала

Ø Щелкните правой кнопкой мыши по источнику входного сигнала, введите имя, щелкните правой кнопкой мыши по кнопке «Сохранить».

Ø Все источники входного сигнала поддерживают настройку

Ø Рекомендуется контролировать в пределах четырех персонажей

Выбор источника входного сигнала

Ø Выберите IN1/2/3/4 в столбце источника входного сигнала, нажмите и удерживайте и перетащите в соответствующее окно, чтобы завершить выбор источника входного сигнала в окне.

Ø Выберите окно, щелкните правой кнопкой мыши и поместите указатель на источник входного сигнала, чтобы выбрать источник входного сигнала 1/2/3/4.

Ø Вы также можете использовать клавиши с цифрами 1/2/3/4 на клавиатуре для завершения переключения источника сигнала после выбора окна.

Просмотр корректировки

Ø Текущее окно. Если вы не можете быстро сфокусироваться на окне, вы можете напрямую переключиться на целевое окно.

Ø Выберите окно, перетащите мышью четыре угла окна, вы можете отрегулировать размер и положение окна.

Ø Выберите окно, которое необходимо настроить, верхний левый угол окна является началом координат, введите координаты XY в столбце координат, чтобы настроить положение окна.

Ø В столбце Размер введите значения ширины и высоты окна, чтобы настроить размер окна.

Ø В столбце «Обрезка» разрешение в поле — это входное разрешение текущего окна, введите координаты XY начала и конца или перетащите мышь до размера красного поля, чтобы завершить обрезку.

Ø Щелкните правой кнопкой мыши по окну источника входного сигнала, чтобы завершить пользовательское наименование источника входного сигнала, эта функция не повлияет на рабочую область логотипа окна.

Ø Щелкните правой кнопкой мыши по рабочей области, чтобы активировать интерфейс меню.

Ø Audio Follow-Out: назначить текущий выбранный аудиопорт выходному порту, можно отключить, только 1 порт, все порты открыты

Ø Поворот первой строки на 180 градусов: доступно в строке 2 режима сшивания, поворот первой строки экрана на 180 градусов.

Ø Уровень настройки: вверх/вниз окна текущей области.

Ø Режим VideoGen: если ни один из источников входного сигнала не был успешно включен, на выходе будет черный экран.

Ø Поворот: поворот экрана текущего окна на 90/180/270 градусов, для этого также можно использовать клавишу быстрого доступа R.

Ø Адаптивная заливка: в настоящее время отключена

Ø Закрыть окно: то есть закрыть текущее окно, вы можете щелкнуть правой кнопкой мыши по пустой области, чтобы создать ее, вы также можете открыть окно отображения в последующей «настройке окна», чтобы открыть.

Ø Масштабирование двойным щелчком: двойной щелчок увеличит масштаб окна в соответствии с сеткой.



V. Часто задаваемые вопросы

Почему при подключении кабеля HDMI нет изображения?

Ответ: Возможно, устройство не обнаруживает сигнал HDMI. Попробуйте переподключить и отсоединить кабель HDMI или снова выключить, чтобы вернуться в нормальное состояние.

Не удалось подключиться к сетевому порту?

Ответ: Проверьте, горит ли индикатор связи (зеленый) сетевого порта всегда. Если он не горит, попробуйте переподключить и отключить сетевой порт или заменить сетевой кабель.

При подключении нескольких источников входного сигнала некоторые входные порты не работают?

Ответ: Проверьте, используете ли вы адаптированный блок питания с достаточной мощностью. Эта проблема не возникнет, если вы используете блок питания, поставляемый нашей компанией по умолчанию.
